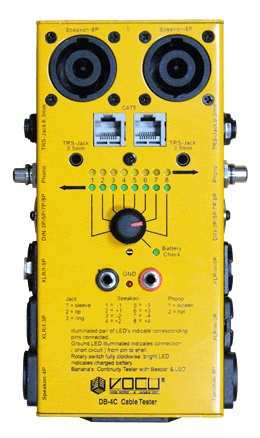

VOCU DB-4C Cable Testerは、楽器、音響、照明、さまざまな現場であらゆるケーブルの導通チェックが手軽に行えるケーブルテスターです。

ケーブルの両端を対応したジャックに接続し、ロータリースイッチを回していくだけで、それぞれのピンに対応したLEDが点灯して導通とピン配列を確認できます。

XLR - Phone などのコンビネーションケーブルやXLRのクロスケーブルなども正確に導通チェックが行えます。

また、対応するジャックのないケーブルや中継プラグなどの導通もチェックできるバナナケーブルも付属しています。006Pバッテリーで動作し、バッテリーの残量も簡単にチェックできます。

対応ケーブル

• 1/4" (6mm) モノラルフォーンケーブル
• 1/4" (6mm) ステレオフォーンケーブル
• 1/8" (3.5mm) モノラルミニケーブル
• 1/8" (3.5mm) ステレオミニケーブル
• RCA ケーブル
• MIDI ケーブル
• DIN ケーブル（3P, 5P, 7P, 8P）
• XLR ケーブル
• XLR 5Pin ケーブル
• Speakon 4Pin ケーブル
• Speakon 8Pin ケーブル
• CAT5 (EtherNet) ケーブル
• 上記コネクターのクロスケーブル

※　導通テスター（バナナケーブル）により上記以外のケーブルもチェック可能です。

　ケーブルのそれぞれのプラグを対応するジャックへ接続し、ロータリースイッチを左から右へ（１から順に）ポジションを移動させながら、各ポジションでのLEDの状態を確認します。

LEDの見方　

　ロータリースイッチ上部の２列のLED群の点灯状態で、接続されたケーブルの導通状態を確認します。上列の黄色LED群は、右側に並んだジャックの状態を示し、下列の緑色LED群は、左側に並んだジャックの状態を示します。

　例えば、標準的なXLRケーブルを接続した場合、ロータリースイッチを１のポジションにセットすれば、１のラベル上下の黄色と緑色のLEDが両方点灯し、他のラベル上下のLEDは点灯しません（もしも他のポジションのLEDが点灯するなら、それは特別な配線が施されているか、本来は接続してはいけない場所へショートしているかもしれません）。同じように、２のポジションでは２のラベルの上下のLEDが点灯し、３のポジションでは３のラベルの上下のLEDが点灯します。４〜８のポジションへロータリースイッチをセットしても、XLRコネクターケーブルにはそれ以上の配線はされていないのでLEDは点灯しません。このようにいわゆるストレート配線のケーブルをチェックした場合には、同じラベル上下のLEDのみが点灯します。また、本来LEDが点灯しなければならないポジションのLEDが点灯しなければ、そのポジションの配線は断線（あるいは未配線）していると言えます。

● ケーブルの中にはピン配列を交差させているクロスケーブルと呼ばれるケーブルが存在します。クロスケーブルをチェックした場合、例えばXLRケーブルであれば、２のポジションの黄色LEDと３のポジションの緑色LED、３のポジションの黄色LEDと２のポジションの緑色LEDといったように、LEDの点灯もクロスして表示されます。 ● ステレオ→モノラル変換のようなケーブルでは、２と３の黄色LEDと２の緑色LEDというように、１つのピンに対して２つのLEDが点灯します。 ● ステレオＹケーブルのような分岐ケーブルの場合には、分岐側を差し替えることでチェックできます。この場合には、一方は２と２、もう一方は２と３のような組み合わせでLEDが点灯します。 ● XLR - ステレオフォーンのような、異種プラグによる変換ケーブルも、それぞれに対応するジャックへ接続することで、同様に導通チェックできます。

• SIZE : 190 mm D x 61 mm H x 122 mm W

• WEIGHT : 821g (006Pバッテリーを含む)

• 中国製
